XSU140414(344x484x56mm)工業機器人用交叉滾子轉盤軸承

作者：工業機器人軸承發布時間：2016-05-19 瀏覽次數：9866

打印收藏關閉

字體【大中小】

視力保護色

XSU140414(344x484x56mm)工業機器人用交叉滾子轉盤軸承

一、工業機器人用交叉滾子轉盤軸承參數

品牌-

BYC博盈軸承

型號-

XSU140414

內徑-

344

外徑-

484

寬度-

重量(Kg)-

146

材料-

GCR15/GCR15SiMn

精度等級-

P5/P4/P2

潤滑類型-

脂潤滑

旋轉部分-

內圈外圈旋轉

承載方向-

軸向徑向多向承載

軸承結構-

內外圈一體式

二、XSU140414詳細參數表

型號

主要尺寸

外圈安裝孔

內圈安裝孔

基本額定載荷
（軸向）

基本額定載荷
（徑向）

重量
Kg

內徑
d(mm)

外徑
D(mm)

滾子節
圓直徑
dp (mm)

厚度
B(mm)

中心距
φLa

數量
na

中心距
φLi

數量
ni

Ca KN

Coa KN

Cr KN

Cor KN

XSU140414

344

484

414

460

368

229

520

146

250

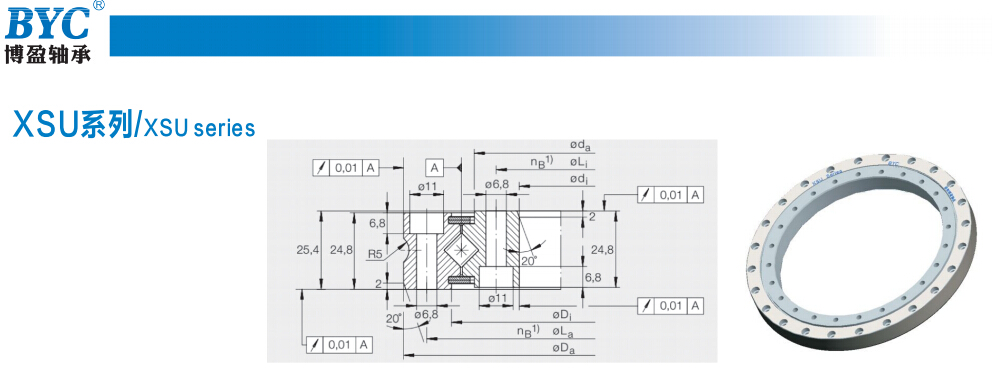

三、XSU型工業機器人用交叉滾子轉盤軸承詳細介紹

產品特點

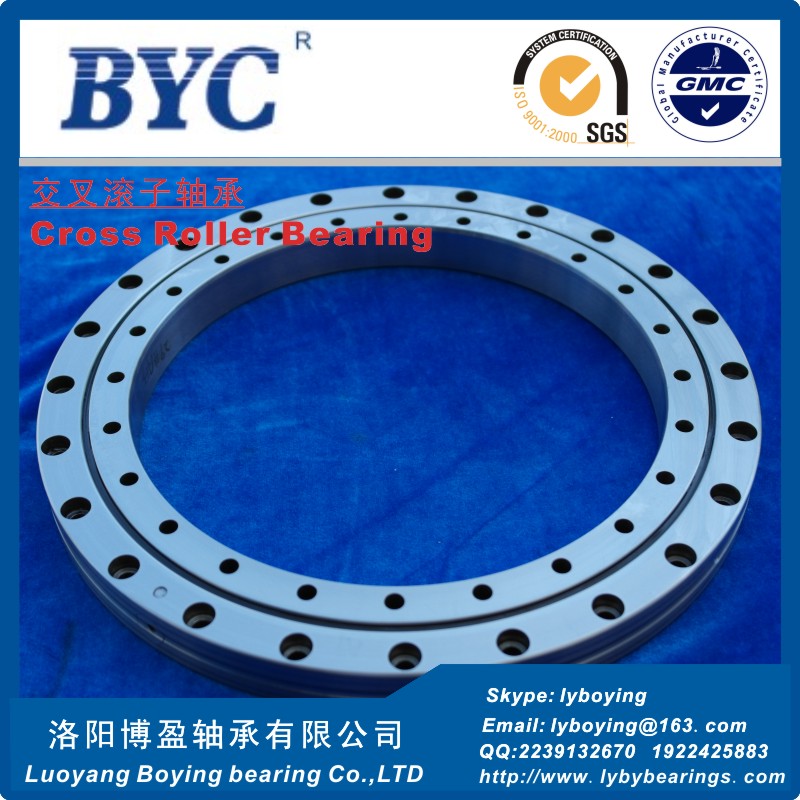

BYC交叉滾子軸承是兩列圓柱滾子在呈90度的V形滾道上通過尼龍隔離塊被相互垂直交叉排列，所以交叉滾子軸承可承受徑向負荷、軸向負荷及力矩負荷等多方向的負荷。內外圈的尺寸被小型化，極薄形式更是接近于極限的小型尺寸，并且具有高剛性，BYC博盈交叉滾子軸承精度可達到P2級。因此適合于工業機器人的關節旋轉部、機械加工中心的旋轉臺、精密旋轉工作臺、醫療機器、計算器、IC制造裝置等設備。

系列簡介

XSU型（內、外環一體型）此系列型號由于已進行了安裝孔的加工，就不需要固定法蘭和支撐座。另外，由于采用帶座的的一體化內外環結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。能用于外環和內環旋轉。

系列型號

XSU080168,XSU080188,XSU080218,XSU080258,XSU080318,XSU080398,XSU140414,XSU140544,XSU140644,XSU140744,XSU140844,XSU140944

應用領域

醫療器械-數控轉臺-機械手臂-精密回轉臺-檢測儀器-精密設備

四、XSU型工業機器人用交叉滾子轉盤軸承安裝調試
